Векторный анализатор цепей Кобальт C4409

Оставить отзыв
Код товара 120137

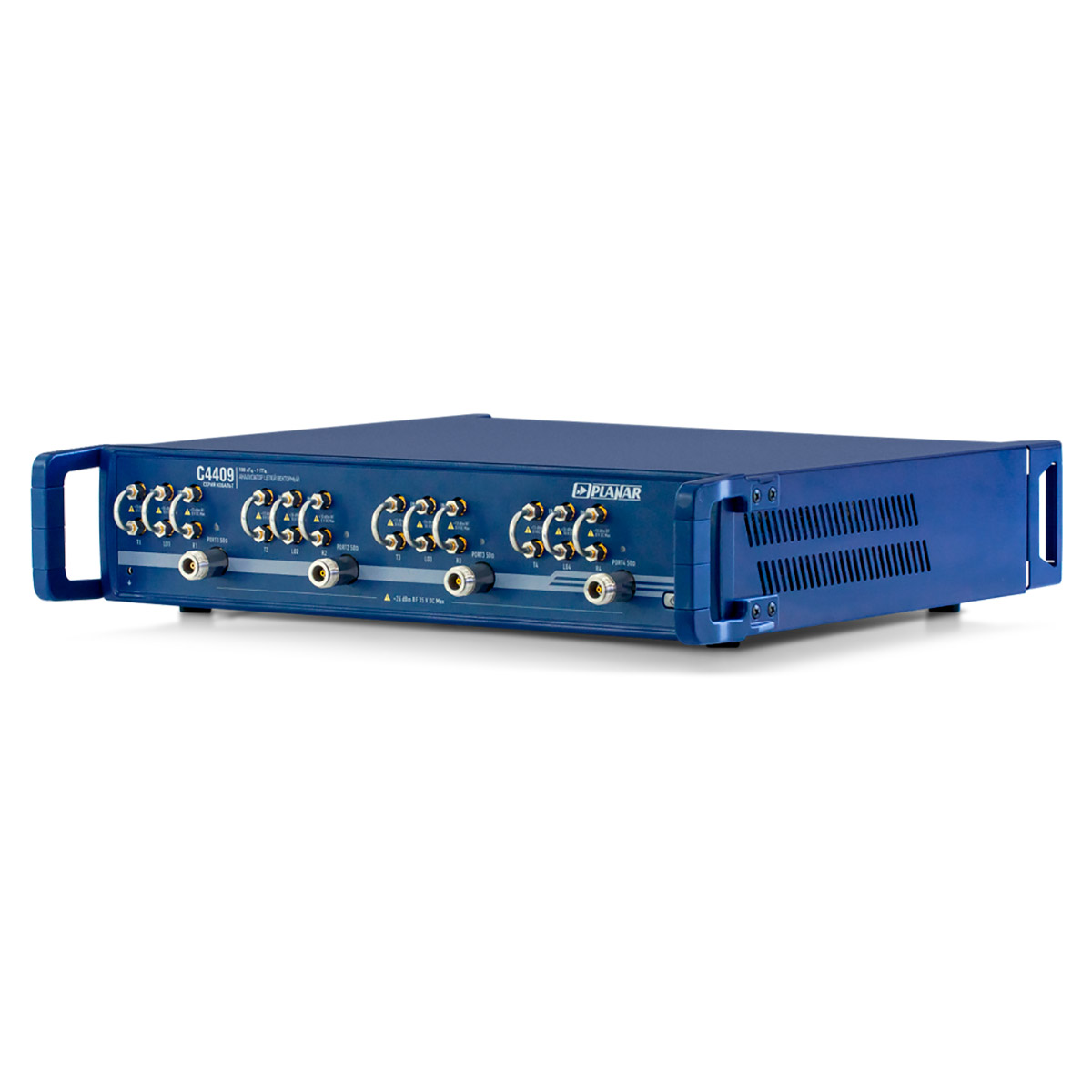

Анализатор цепей векторный Planar C4409
Анализатор  векторный Planar C4409
Анализатор цепей  Planar C4409
Анализатор  Planar C4409
Анализатор цепей векторный Planar C4409
Основные характеристики
Артикул:
R0411
Гарантия:
3 года
Диапазон частот:
100 кГц - 9 ГГц
Все характеристики
Анализатор цепей векторный Planar C4409 работает в полосе частот от 0,1 МГц до 9 ГГц и оснащается четырьмя...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

Анализатор цепей векторный Planar C4409 работает в полосе частот от 0,1 МГц до 9 ГГц и оснащается четырьмя измерительными портами. Это гибкий высокопроизводительный инструмент для точных измерений метрологического уровня в СВЧ диапазоне с воспроизводимыми результатами.

Одним из преимуществ векторного анализатора цепей является возможность совместного использования с подключаемыми модулями расширения диапазона частот серий FEV и TFE, что открывает доступ к микроволновым измерениям и позволяет не тратить средства не приобретение более дорогих широкодиапазонных устройств. Для обработки данных, отображения и анализа результатов задействуются мощности внешнего ПК, для чего в комплект поставки включено соответствующее программное обеспечение.

Функциональные возможности

Четырехпортовый анализатор цепей Planar C4409 позволяет отслеживать полный перечень параметров S-матрицы: от S11 до S44, с выводом показаний для каждого из 16 каналов в виде диаграмм с графиками с индивидуальными настройками в отдельных окнах. Доступна опция отображения результатов измерений во временной области, которая имитирует обычную рефлектометрию путем реализации преобразования Chirp-Z с разными формами окон, позволяя моделировать реакцию исследуемого устройства на различные сигнальные воздействия. С помощью временной селекции можно математическими средствами выборочно исключать нежелательные и паразитные сигналы, с получением характеристик без влияния подключенных промежуточных устройств.

Предусмотрена возможность выполнения измерений с переносом частоты и калибровки смесителей скалярным и векторным методами, с компенсацией погрешности путем автоматической подстройки частоты. Векторный анализатор цепей Planar C4409 может оборудоваться двухканальным вольтметром постоянного тока с независимыми входами, плата которого устанавливается при заказе соответствующей аппаратной опции. Он может использоваться для контроля величины напряжения в точках частотной развертки синхронно с измерениями S-параметров.

Особенности

  • Использование для управления внешнего ПК обеспечивает высокую наглядность, за счет отображения данных на крупноразмерном дисплее или мониторе, а также безопасность, так как анализатор не оборудован энергонезависимой памятью, что исключает утечку информации.
  • Дистанционное управление может осуществляться в среде ПО S2VNA через функции COM-сервера или с помощью SCPI команд.
  • Входы и выходы синхронизации и тактирующего сигнала задействуются для обеспечения совместного функционирования с другим приборами и оборудованием.
