Векторный анализатор Компакт S50180

Оставить отзыв
Код товара 120129
Анализатор цепей векторный Planar S50180
Анализатор  векторный Planar S50180
Анализатор цепей  Planar S50180
Анализатор  Planar S50180
Анализатор цепей векторный Planar S50180
Основные характеристики
Артикул:
R0150
Гарантия:
1 год
Диапазон частот:
100 кГц - 18 ГГц
Все характеристики
Анализатор цепей векторный Planar S50180 ориентирован на использование в ходе разработки, производства...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Комплектация
Скачать
Отзывы

Анализатор цепей векторный Planar S50180 ориентирован на использование в ходе разработки, производства, тестирования и настройки радиотехнических устройств и СВЧ оборудования. Прибор обеспечивает измерение КСВН, модуля и фазы коэффициента отражения и коэффициента передачи, а также других параметров в диапазоне частот от 0,1 до 18 000 МГц в многополюсных системах с волновым сопротивлением 50 Ом.

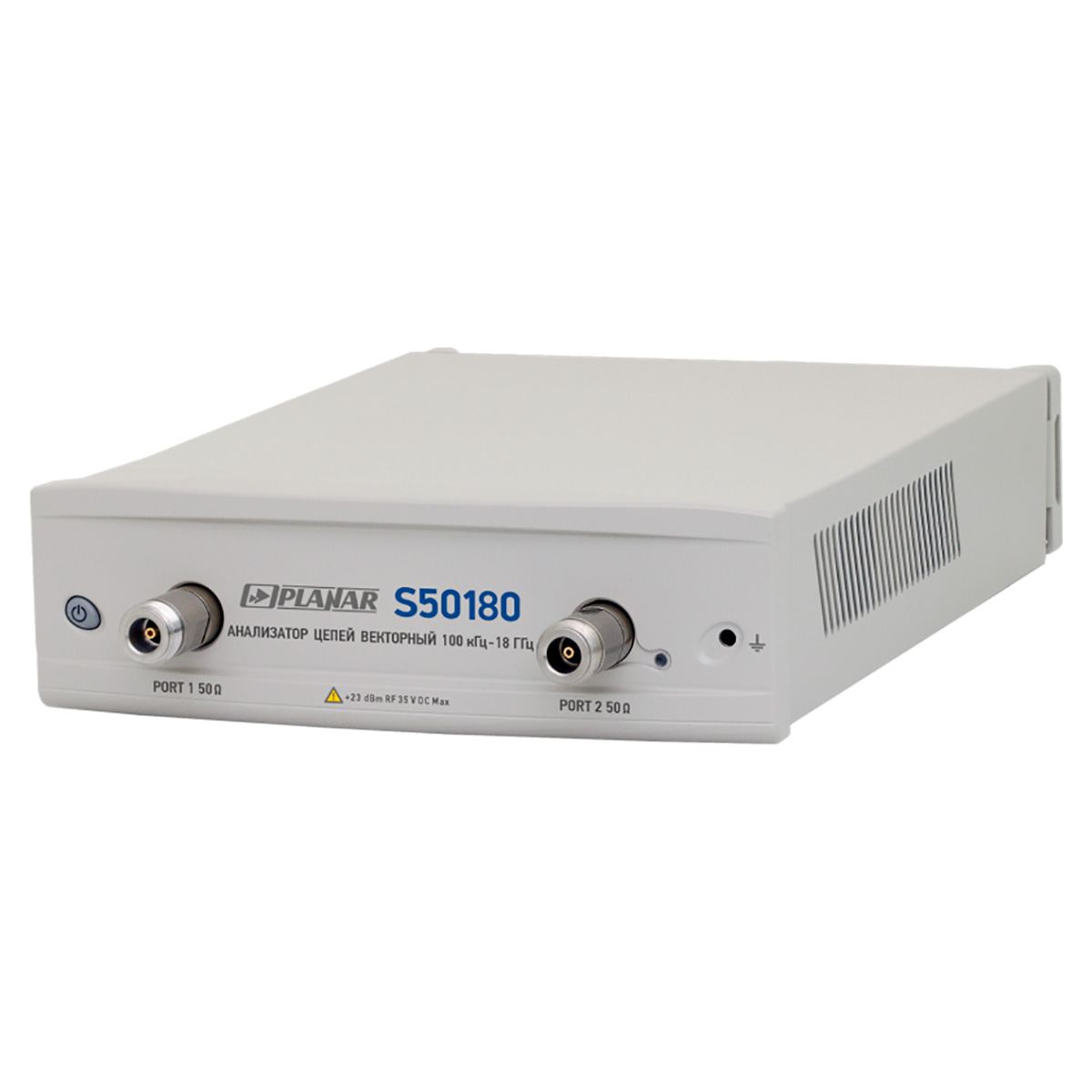

Анализатор выполнен в виде компактного бездисплейного моноблока с двумя коаксиальными портами. Работает модель под управлением ПК, подключенного по каналу USB 2.0, и может применяться в качестве отдельного измерителя либо функционировать в составе автоматизированных стендов на производственных линиях, лабораторных установок и т.п.

Преимущества Планар S50180

  • Высокая производительность за счет широкого динамического диапазона и малого времени измерений на одной частоте.
  • Гибкость – анализатор может работать в непрерывном или импульсном режиме, с представлением результатов во временной или частотной области при выполнении измерений с преобразованием частоты.
  • Расширяемость – с помощью опций можно активировать функции анализа спектра или измерения коэффициента шума.

Конструкционные особенности

Для повышения надежности при эксплуатации в производственных условиях векторный анализатор цепей выполнен без внешних органов управления, на передней панели размещена только кнопка включения. Об активности портов при работе в режиме передатчика сигнализируют светодиодные индикаторы. Для удобства подключения клеммы заземления расположены и на передней панели, и с тыльной стороны корпуса.

Для работы в составе измерительных систем совместно с другим оборудованием анализатор Planar S50180 снабжен синхронизирующими входом и выходом, а также комбинированным коннектором опорной частоты с функциями входа и выхода. Эффективную долговременную работу устройства обеспечивает принудительная система вентиляции. Использование внешнего блока питания минимизирует уровень собственных шумов из-за внутренних наводок.

Импульсные измерения

При активации соответствующей опции векторный анализатор способен определять S-параметры с задействованием широкополосного и узкополосного детектирования в частотной области и контролировать характеристики огибающей импульса во временной области в режиме модуляции, реализуя функцию импульсных измерений. При этом на ширину динамического диапазона не влияет изменение скважности импульсов.

Купить векторный анализатор цепей Планар S50180 в Перми, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
