Аттенюатор фиксированный Д2-2М-20

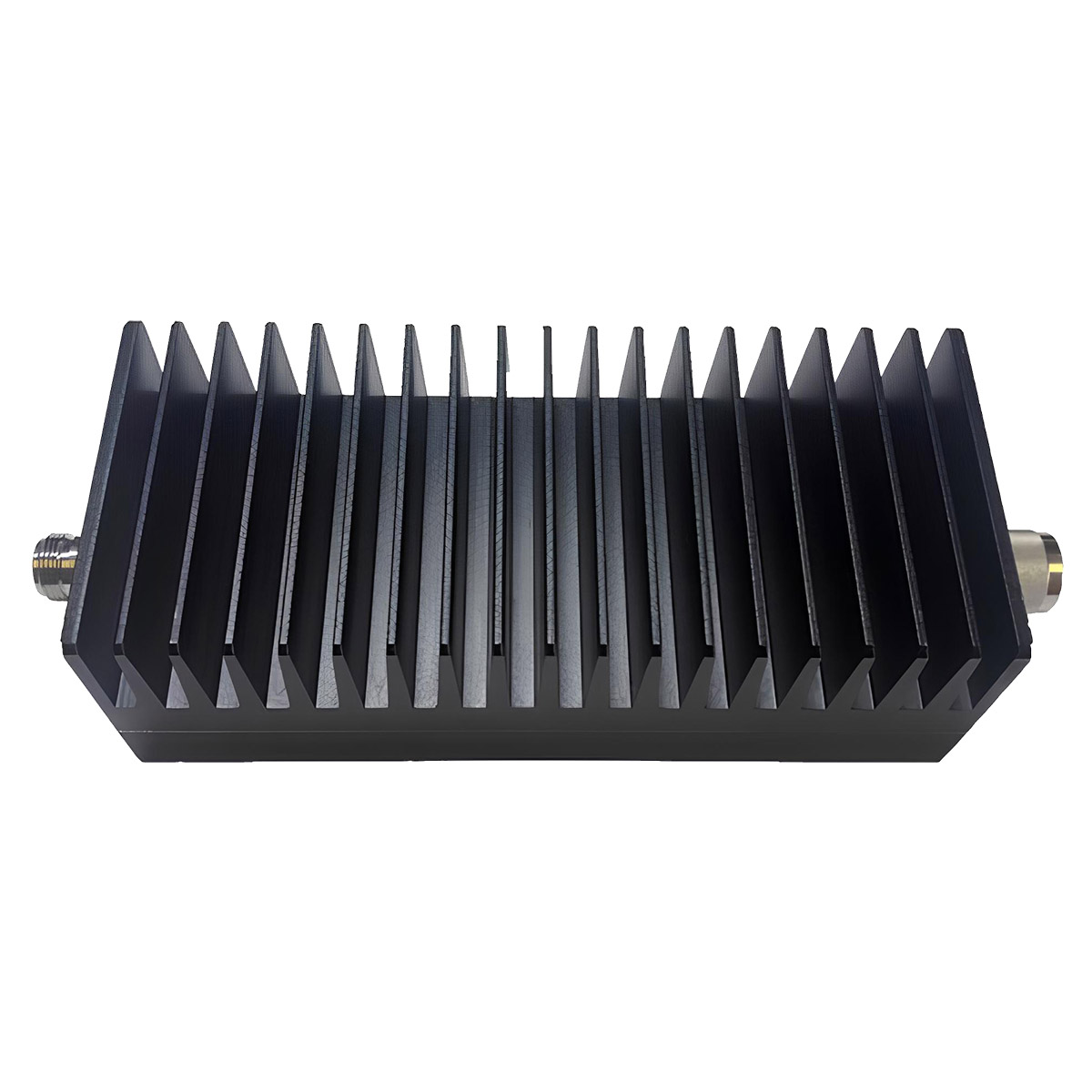

Аттенюатор фиксированный Д2-2М-20 предназначен для калиброванного снижения мощности поступающих на него сигналов путем ее нормированного поглощения и рассеяния после преобразования в тепловую энергию с помощью согласованных внутренних резистивных контуров. Устройство выполнено в виде моноблока в металлическом корпусе, который снабжен продольным оребрением в верхней части, и внесено в Госреестр, как средство измерений установленного типа. Данная модель обеспечивает наибольшее, среди изделий своей серии, ослабление поступающих сигналов, на 20 дБ, при их максимальной мощности до 100 Вт, и может работать в полосе частот до 2 ГГц, что позволяет использовать ее для решения широкого круга лабораторных, производственных и прикладных задач.

Функциональные возможности

За счет внесения точно фиксированного ослабления, аттенюатор Д2-2М-20 позволяет расширять рабочий диапазон измерительного оборудования, используемого для определения мощности, а также применяемого для исследования параметров четырехполюсников. Также изделие может использоваться в качестве меры при решении метрологических задач либо задействоваться для согласования каскадов усилительных, коммуникационных и транслирующих систем, как аналоговых, так и цифровых.

Конструкционные особенности

Для подключения к внешним радиоизмерительным приборам аттенюатор оборудуется типовыми N-коннекторами, которые являются стандартными для РЧ аппаратуры с таким частотным диапазоном, что исключает необходимость задействования дополнительных переходников. Наличие разъемов как MALE, так и FEMALE, дает возможность включать изделие "в разрыв" контура без вспомогательных соединителей, что упрощает интеграцию устройства в состав готовых систем.

Преимущества

• Отсутствие внешних органов управления и поддержание стабильных показателей ключевых метрологических параметров, без необходимости их постройки в процессе эксплуатации, обеспечивает простоту использования резистивного поглотителя.
• Пассивная схема рассеяния мощности, не использующая принудительное охлаждение, не нуждается во внешнем питании, благодаря чему упрощается монтаж изделия на месте применения.
• Эффективная схема согласования внутренних контуров, с одинаковым показателем КСВН на входе и выходе, не превышающим 1,25, при идентичном импедансе коннекторов, дает возможность подключать аттенюатор как в прямом, так и в обратном направлении.

Купить в Перми аттенюатор фиксированный Д2-2М-20, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
