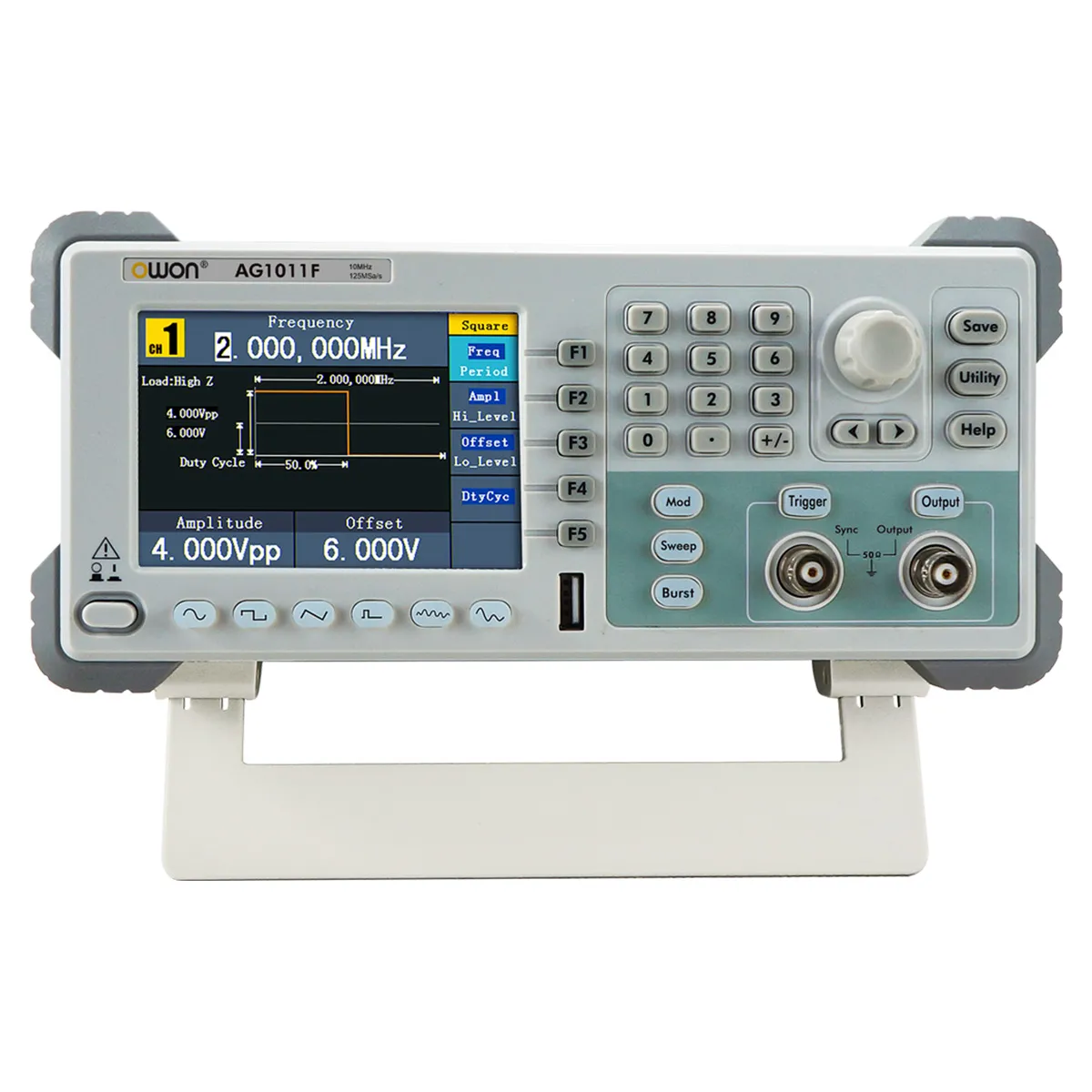

Генератор сигналов OWON AG1011F

Генератор сигналов OWON AG1011F представляет собой бюджетный одноканальный прибор с частотой дискретизации 125 Мвыб./с, предназначенный для тестирования и отладки низкочастотного оборудования. Он снабжен 14-битным ЦАП и реализует технологию DDS, обеспечивая воспроизведение как стандартных сигналов в полосе частот до 10 МГц, так и произвольных – предустановленных во встроенной памяти или смоделированных пользователем. Изделие поддерживает режим дистанционного управления, для чего оборудуется USB интерфейсом и комплектуется кабелем для подключения к ПК и диском с драйверами и ПО.

Отличия от базовой модификации

• Поддержка наложения модуляции выходного сигнала AM, FM и PM с частотой от 2 мГц до 20,00 кГц и манипуляции FSK в частотном диапазоне 2 мГц - 100 кГц с помощью встроенных или внешних средств, а также линейного или логарифмического свипирования.
• Реализация пакетного режима с выбранным временем цикла либо с управлением с помощью стробирующих импульсов от внешнего источника, подаваемых через соответствующий вход с тыльной стороны корпуса.
• Наличие встроенного аппаратного частотомера, позволяющего контролировать частотные параметры сигналов, подаваемых на отдельный вход Ref lk/Counter In.
• Возможность синхронизации с другим лабораторным оборудованием по внешнему тактовому сигналу.

Особенности

Одноканальный генератор OWON AG1011F формирует 5 видов стандартных сигналов, вызов которых производится напрямую – путем нажатия соответствующих кнопок под дисплеем. 45 произвольных сигналов предустановлены во внутренней памяти и для упрощения доступа сведены по типу в четыре группы: Common, Maths, Window и Others. Встроенные средства редактирования позволяют пользователю моделировать форму сигналов самостоятельно в поточечном режиме, с выбором варианта интерполяции, и сохранять их в виде отдельных файлов во внутренней памяти.

Выдавая на выходе сигнал с регулируемой амплитудой, генератор сигналов поддерживает возможность совместной работы с опциональным усилителем мощности, для подключения которого предусмотрены соответствующие разъемы с тыльной стороны корпуса. За счет 10-кратного увеличения мощности сигнала можно выполнять тестирование силовых цепей, исследовать параметры намагничивания, а также решать исследовательские и прикладные лабораторные задачи. При необходимости повышения точности, например, когда изделие функционирует совместно с другим измерительным оборудованием в составе испытательных стендов, к прибору можно подключать внешний источник опорной частоты через отдельный вход.
