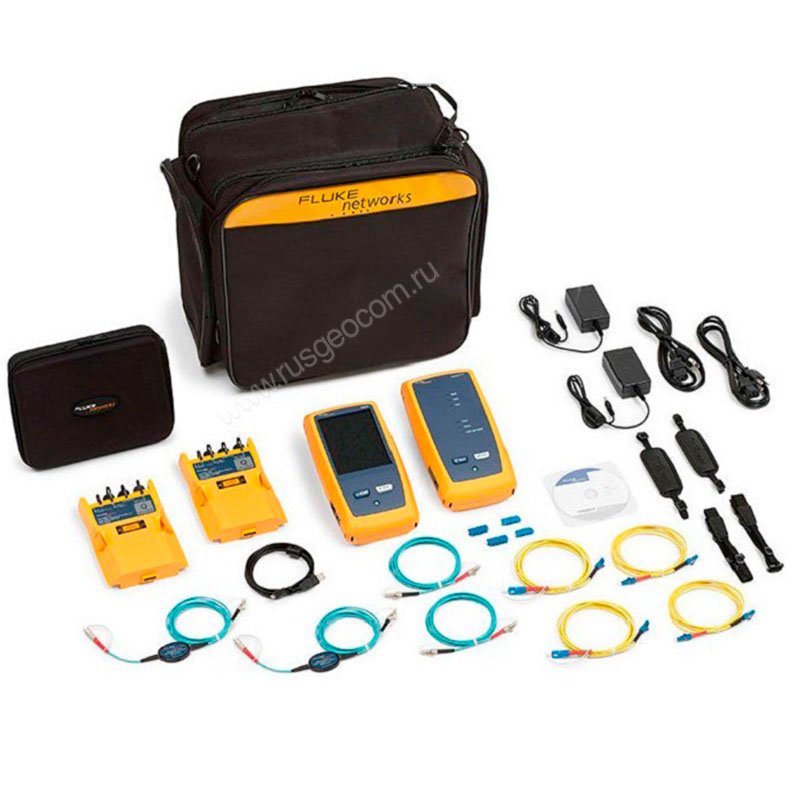

Назначение комплекта для тестирования оптических потерь Fluke CertiFiber Pro:
Комплект для тестирования оптических потерь Fluke CertiFiber Pro улучшает сертификацию оптоволоконных кабельных соединений. Пользовательский интерфейс Taptiv упрощает настройку, устраняет ошибки испытания и ускоряет поиск и устранение неисправностей. Мастер установки эталонного значения позволяет установить правильное эталонное значение и предотвращает ошибку отрицательного значения потери. Основанный на соответствующей требованиям завтрашнего дня платформе Versiv модуль CertiFiber Pro OLTS обеспечивает объединенное тестирование уровня 1 (базового)/уровня 2 (расширенного) и составление отчетов при совместном использовании модуля OptiFiber Pro. Удобный модуль Quad поддерживает как одномодовые, так и многомодовые соединения и отвечает требованиям многомодовых модулей Encircled Flux. Также доступны модули сертификации медных соединений, анализа сети Wi-FI и поиска и устранения неисправностей сети Ethernet. Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare.
Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая Fluke CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию "ПРОШЕЛ/НЕ ПРОШЕЛ" и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.
Модели Fluke CertiFiber Pro доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводной версии для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.
Особенности комплекта для тестирования оптических потерь Fluke CertiFiber Pro:
- Сокращенное время сертификации – два оптоволокна на двух длинах волны за три секунды;
- Полное соответствие требованиям Encircled Flux, необходимое для ANSI/TIA и ISO/IEC;
- Объединенное тестирование Уровня 1 (базового)/Уровня 2 (расширенного) и составление отчетов при совместном использовании с OptiFiber® Pro;
- Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
- Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35;
- Система управления ProjX™ позволяет убедиться в том, что все работы выполняются правильно и эффективно;
- Обеспечивает автоматический анализ "пройдено/сбой" в соответствии с отраслевыми стандартами или индивидуальными пределами;
- Сертификация "ПРОШЕЛ/НЕ ПРОШЕЛ" торцевой поверхности волоконно-оптического коннектора с обоих концов;
- Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
- Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна;
- Пользовательский интерфейс Taptive™ предоставляет простые анимированные инструкции для устранения неверной эталонной настройки и ошибок с "отрицательными потерями";
- Удобный модуль Quad поддерживает как многомодовое, так и одномодовое тестирование потерь;
- Увеличенная длина одномодовых соединений – до 130 км;
- Встроенный визуальный локализатор неисправностей;
- Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™;
- Совместим с Linkware™ Live, что позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software
Стандарты комплекта для тестирования оптических потерь Fluke CertiFiber Pro:
- Позволяет объединенную сертификацию OLTS Tier 1 (базовую), OTDR Tier 2 (расширенную), инспекцию поверхности торцов и отчеты, находясь в паре с OptiFiber™ Pro OTDR;
- Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
- Совместимость условий оптического запуска с Encircled Flux в соответствии с требованиями стандартов ANSI/TIA и ISO/IEC;
- Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35.
Производительность комплекта для тестирования оптических потерь Fluke CertiFiber Pro:
- Трехсекундный автотест – (в четыре раза быстрее тестеров прошлого) включает измерение оптических потерь в двух оптоволокнах на двух длинах волны с измерением расстояния и расчет допустимого бюджета потерь;
- Обеспечивает автоматический анализ "пройдено/сбой" в соответствии с отраслевыми стандартами или индивидуальными пределами;
- Определяет неверные процедуры тестирования, ставшие причиной отрицательных результатов потери;
- Сертификация "ПРОШЕЛ/НЕ ПРОШЕЛ" торцевой поверхности волоконно-оптического коннектора с обоих концов;
- Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
- Взаимозаменяемые адаптеры измерителя мощности доступны для всех типов разъемов (SC, ST, LC и FC), чтобы обеспечить наиболее точный метод одной перемычки;
- Встроенный локатор Visual Fault Locator (VFL) для базовой диагностики неисправностей и определения полярности;
- Возможность двойного измерения длин волн на одном оптоволокне позволяет тестеру использоваться в условиях, которые требуют только одно волоконно-оптическое соединение;
- Соответствует требованиям TIA-526-14-B и IEC 61280-4-1 Encircled Flux без дополнительного оборудования или процедур.
Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов:
Грязь на торцевой поверхности волоконно-оптического коннектора является основной причиной неисправности оптоволокна. Грязь приводит к увеличению вносимых потерь и обратного отражения, а также наносит ущерб оптическим соединениям. Измерение величины вносимых потерь поможет выявить эту проблему, но в большинстве случаях загрязненные соединения являются причиной увеличения времени тестирования и вносят большие погрешности в результаты измерений. Поскольку грязь может быть проблемой до, во время или после тестирования, а также может переноситься с одного коннектора на другой при соединении, обе стороны соединения всегда необходимо очищать и проверять.
CertiFiber Pro обеспечивает возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов через использование 2 основных единиц Versiv. Одна единица действует как нормальный основной блок CertiFiber Pro и 2-я единица функционирует как удаленный блок. Использование основного блока как удаленного обеспечивает интерфейс с сенсорным экраном на удаленном блоке, давая вам возможность визуально проверить торцевую поверхность волоконно-оптического кабеля!
Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию "ПРОШЕЛ/НЕ ПРОШЕЛ" и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.
