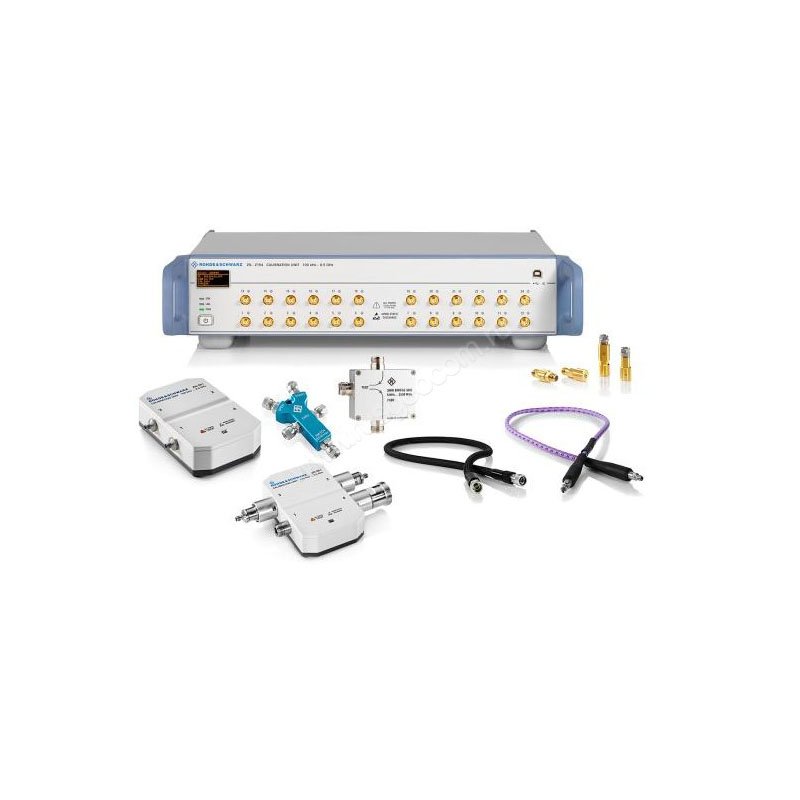

Калибровочный набор Rohde Schwarz ZN-Z51 N-розетка 2 порта

Калибровочный набор Rohde Schwarz ZN-Z51 N-розетка 2 порта – автоматизированное компактное устройство, которое позволяет определять фактические показатели погрешности приборов линеек ZVA/B/T и ZNB/C в полосе частот от 100 кГц до 8,5 ГГц для введения корректирующих поправок. Выполнение предварительной калибровки векторных анализаторов цепей является необходимым условием для обеспечения точности измерений, а автоматизация этого процесса сокращает трудоемкость и затраты времени при выполнении таких работ.

Универсальное решение для смешанной калибровки

Главное преимущество модели Rohde & Schwarz ZN-Z51 N-розетка - поддержка раздельного конфигурирования портов, что позволяет в полной мере реализовать калибровку со смешанными соединителями. Для загрузки предварительно подготовленных конфигураций используются карты памяти, для чего калибратор оборудован соответствующим слотом. В качестве опции калибровочный блок может комплектоваться адаптерами с разъемами разных типов. С переходником 4.3-10 поставляется дополнительный рожковый ключ для удержания разъема от проворачивания при затяжке динамометрическим ключом.

Варианты опциональных соединителей

• N гнездо.
• 3,5 мм вилка.
• 3,5 мм гнездо.
• 7/16 вилка.
• 7/16 гнездо.
• 4,3-10 гнездо.

Функциональные особенности

Для управления и обмена данными, а также питания калибровочного блока R&S ZN-Z51 N-розетка 2 порта используется USB-интерфейс векторного анализатора, подлежащего калибровке. При подключении через специальный кабель с высокопрочным разъемом модуль распознается автоматически в процессе инициализации, характеристики встроенных мер при этом считываются из памяти калибратора. Калибровкой управляет микропрограмма анализатора, которая подает команды электронному коммутатору модуля на последовательное подключение калибровочных стандартов в соответствии с выбранными методиками OSM/UOSM, производит считывание показаний, их сравнение с эталоном и расчет поправок.

С целью повышения точности измерений автоматически выполняется снижение мощности источника анализатора до –10 дБмВт, но при высоком затухании в системе эту функцию можно принудительно отключить. Для контроля состояния калибратора служит светодиодный индикатор, сигнализирующий о текущем режиме работы.
