Калибровочный набор Rohde Schwarz ZV-Z235

Оставить отзыв
Код товара 86482

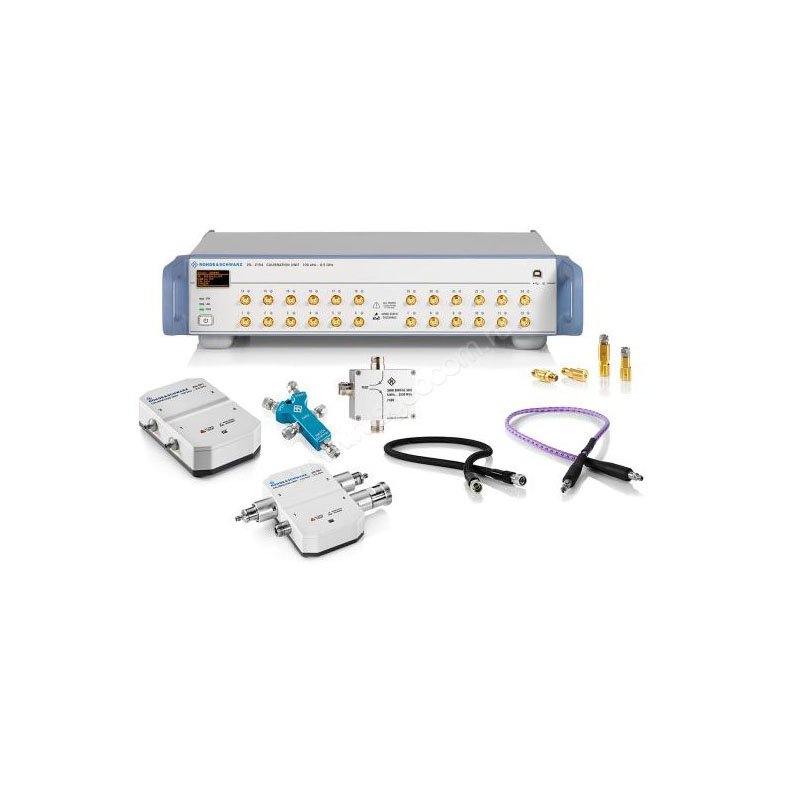

Калибровочный набор Rohde Schwarz ZV-Z235
Калибровочный набор Rohde Schwarz ZV-Z235
Основные характеристики
Артикул:
5011.6542.02
Гарантия:
1 месяц
Диапазон частот:
от 0 Гц до 24 ГГц
Тип разъемов:
 3,5 мм (вилка/розетка каждый), 5
Все характеристики
Калибровочный набор Rohde Schwarz ZV-Z235 - является обязательной принадлежностью для проведения метрологической...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

Калибровочный набор Rohde Schwarz ZV-Z235 - является обязательной принадлежностью для проведения метрологической калибровки анализаторов цепей скалярного и векторного типа, обеспечивая воспроизведение заданных величин коэффициентов передачи и отражения. За счет внесения в Госреестр СИ, набор может использоваться для калибровки анализаторов не только бренда R&S, но и других производителей.

Преимущества

  • Точность – надежная механическая конструкция обладает высокой температурной стабильностью и надежно защищена от влияния внешних факторов.
  • Удобство хранения и транспортирования – комплект поставляется в жестком кейсе с гнездами для каждого элемента.
  • Набор включает в себя комплект мер нагрузок, работающих по принципу нормированного отражения падающей мощности, и коаксиальных переходов с фиксированными показателями ослабления.

Особенности

В комплект механического калибровочного набора включены коаксиальные переходы "вилка-вилка" и "розетка-розетка" и три разновидности нагрузок с фиксированными показателями коэффициента передачи и отражения в 2 вариантах исполнения – с 3,5-миллиметровыми соединителями "штырь" и "гнездо". Меры холостого хода в "Open" и короткого замыкания "Short" в Rohde Schwarz ZV-Z235 снабжены внутренним отражающим элементом – диэлектрической опорой или проводящей плоскостью соответственно, на который нагружен однородный участок 3,5-мм волновода. Нагрузки КЗ и ХХ противофазны друг другу в пределах рабочего диапазона частот. Меры согласованной нагрузки "Match" оборудованы поглощающим элементом – 50-омным СВЧ резистором.

Действительные значения S-параметров для всех мер, измеренные с высокой точностью, записаны на USB-носитель из набора в формате S1P. При подключении флеш-накопителя к анализатору эти показатели считываются и берутся в расчет при калибровке автоматически.

Для подключения мер к приборам, которые подлежат калибровке, используются прецизионные лабораторные соединители, соответствующие стандарту IEEE. Заданная величина момента затяжки фиксирующих гаек обеспечивается тарированным ключом, настроенным на соответствующий показатель. Дополнительный ключ, также включенный в комплект ZV-Z235, служит для поддержки неподвижной части крепежа, не допуская его прокручивания.

Купить калибровочный набор Rohde Schwarz ZV-Z235 в Перми, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
