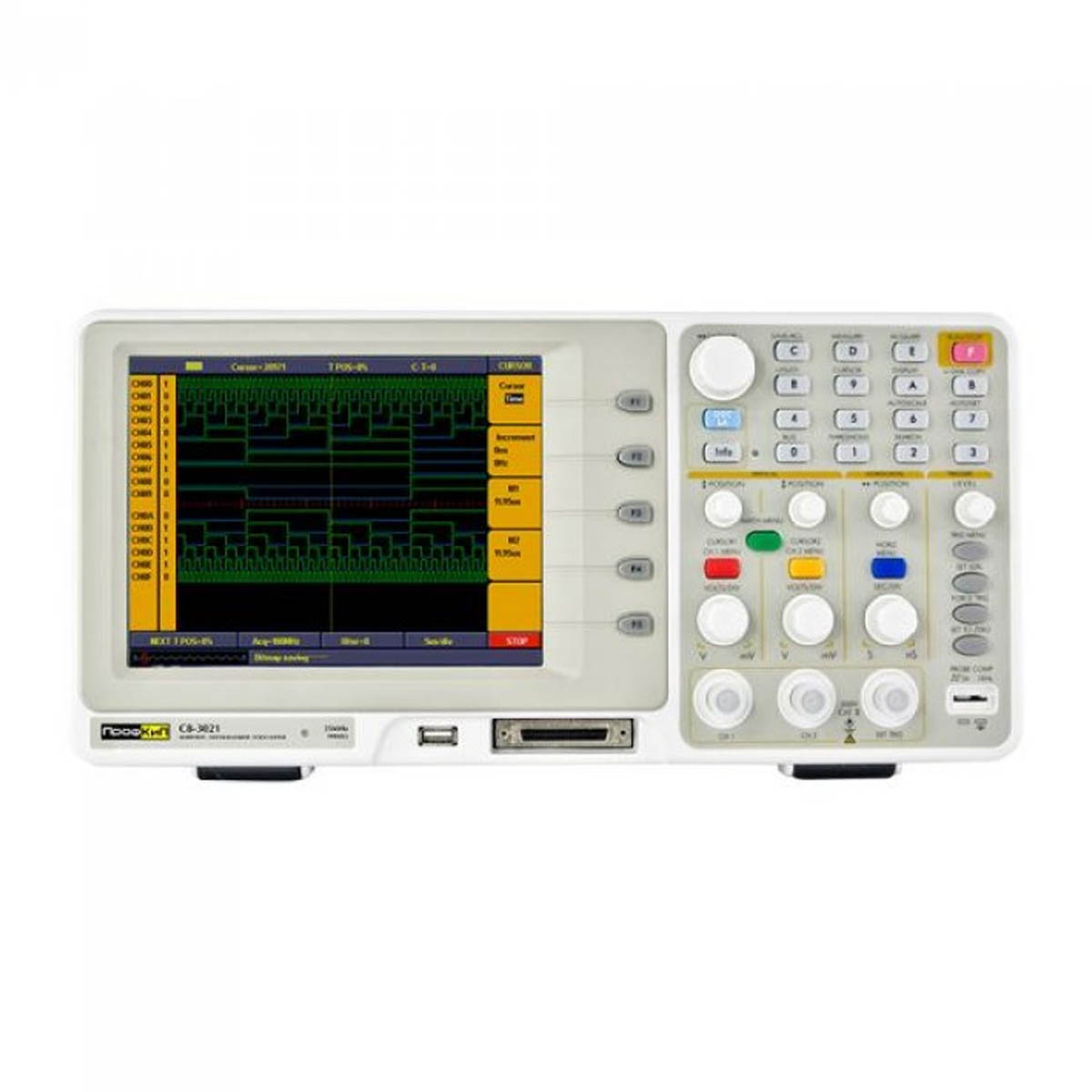

ПрофКиП С8-3021 осциллограф смешанных сигналов

Назначение осциллографа смешанных сигналов ПрофКиП С8-3021

ПрофКиП С8-3021 – это цифровой двухканальный осциллограф смешанных сигналов, сочетающий в себе функциональность цифрового запоминающего осциллографа и возможности 16-канального логического анализатора. Это дает широкие возможности для наблюдения как аналоговых сигналов до 25 МГц с частотой дискретизации в реальном времени 100 Мвыб /с, так и цифровых сигналов с тактовой частотой до 33 МГц. Широкие технические возможности и функциональность, позволяют использовать цифровой осциллограф смешанных сигналов ПрофКиП С8-3021 для различных научно-технических приложений, при сервисных работах, при технической эксплуатации, диагностики и ремонта, а также в учебных заведениях для образовательных целей.

Особенности и преимущества осциллографа смешанных сигналов ПрофКиП С8-3021

• Количество каналов: 2
• Полоса пропускания: 0 МГц … 25 МГц
• Экран: 7.8 дюймов, цветной (640х800) LCD
• Максимальная частота дискретизации в реальном времени: 100 МГц
• Глубина памяти: 6 К
• Отдельный АЦП для каждого канала
• Чувствительность: 5 мВ /дел … 5 В /дел
• Сохранение во внутреннюю память: 4 осциллограммы (запись /чтение)
• 16-канальный логический анализатор в комплекте с логическим пробником
• Сбор данных: выборка, пиковый детектор, усреднение
• Режимы синхронизации: по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
• Интерполяция sin X /x, режим растяжки окна (ZOOM)
• Автоматические измерения: 20 параметров
• Курсорные измерения: ΔU, ΔT
• Математические функции: сложение, вычитание, деление, умножение, БПФ (FFT)
• Полоса пропускания логического анализатора: 33 МГц
• Память логического анализатора: 4 М на канал
• Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности
• Интерфейс: USB (сохранение данных на внешний USB-носитель)
