П6-220 антенна электрического поля 9 кГц — 30 МГц

Оставить отзыв
Код товара 118737
П6-220 антенна электрического поля 9 кГц — 30 МГц
П6-220 антенна электрического поля 9 кГц — 30 МГц
Основные характеристики
Артикул:
П6-220
Диапазон частот:
9 кГц - 30 МГц
Все характеристики
Антенна совместно с измерительными приемными устройствами применяется для измерения характеристик...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Отзывы

Антенна совместно с измерительными приемными устройствами применяется для измерения характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 9 кГц до 30 МГц. Антенна имеет функцию бланкирования активной части, предотвращающую перегрузки средств измерений. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.

Антенна измерительная электрического поля представляет собой коническую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот (от 0,009 до 30 МГц) и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом.

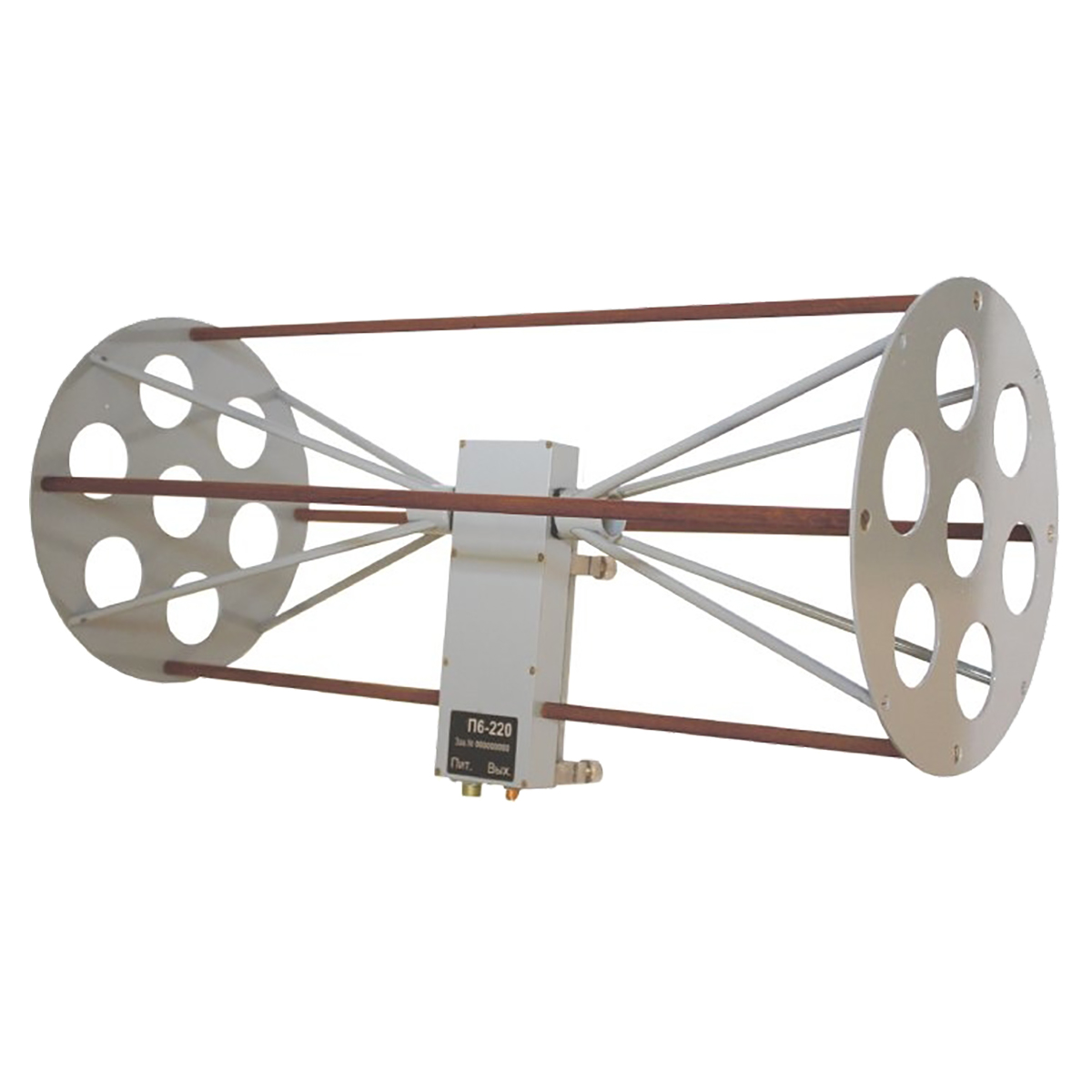

Приёмными элементами антенны являются два конических вибратора, диполи которых образованы восьмью алюминиевыми стержнями и двумя дисками. Четыре стержневые стяжки обеспечивают антенне необходимую жёсткость.

Вибраторы закреплены на боковых поверхностях прямоугольного металлического корпуса, в котором размещены согласующий усилитель и фильтры питания. На нижней поверхности корпуса размещены СВЧ — выход с волновым сопротивлением 50 Ом N-типа (розетка) и разъём питания (вилка РС-4ТВ).

Питание антенны осуществляется от батарейного источника питания напряжением плюс 15 В ± 10%, минус 15 В ± 10%.

Установка антенны возможна на опору любого типа, в том числе штатив диэлектрический ШАД-01 Рекомендована для применения в условиях неоднородного электрического поля при влиянии подстилающей поверхности; Активная часть антенны имеет низкие собственные шумы и высокий параметр IP3.
