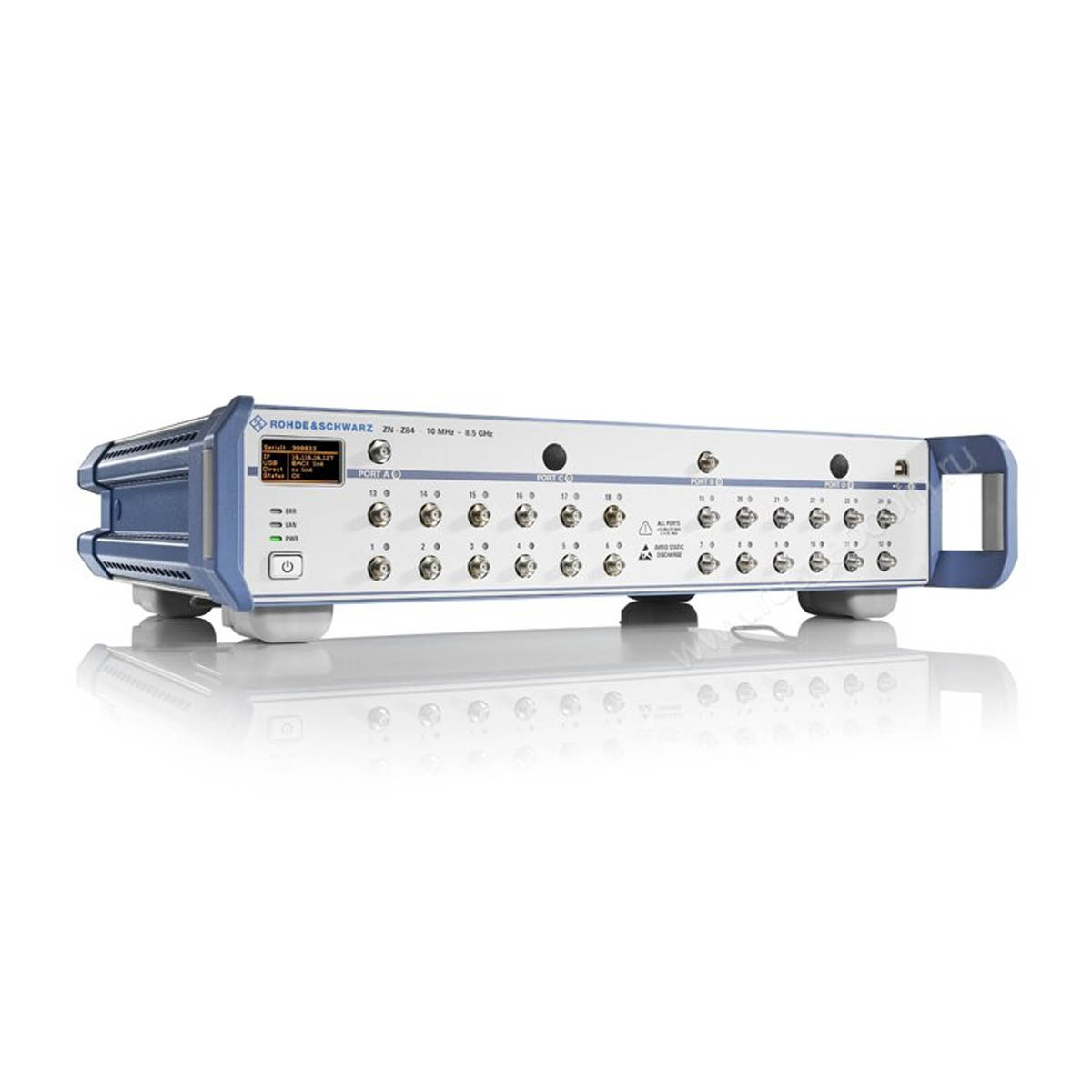

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B44

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B44 выполняет функции 24-канальной матрицы переключений, которая подключается к 4-портовым векторным анализаторам цепей и динамически управляется ими. Это – наиболее доступное решение для контроля S-параметров и других характеристик многоканальных систем в частотном диапазоне 10 МГц – 8,5 ГГц в ходе разработки, отладки и производства.

Устройство построено на основе твердотельных коммутационных элементов и характеризуется низким уровнем вносимых потерь и улучшенным согласованием портов, обеспечивая высокую точность и достоверность получаемых результатов.

Конструкционное исполнение

R&S ZN-Z84 B44 можно смонтировать в 19-дюймовую стойку или разместить на рабочем месте под векторным анализатором цепей. В качестве основных коммутационных элементов используются четыре твердотельных модуля 2 x 6, которые попарно подключаются к входам A-B и C-D через электронные переключатели 1 x 4. Таким образом, модификация B44 заменяет собой две 12-канальных управляемых матрицы переключений, что обеспечивает экономию пространства на рабочем месте.

Особенности управления

Матрица переключений Rohde & Schwarz ZN-Z84 B44 не оборудуется собственными средствами для настроек и регулировок. Управление устройством и конфигурирование портов производится с использованием ПО подключенного векторного анализатора цепей. Управляющие сигналы могут передаваться по интерфейсам LAN либо USB, разъемы размещены и на передней, и на задней панели. Также предусмотрена возможность прямого управления. При реализации соответствующей опции и использовании кабеля DIG-IQ коммутация производится в обход управляющего контроллера матрицы, что повышает скорость переключений в 10 раз.

Преимущества R&S ZN-Z84 B44

• Наибольшее количество измерительных портов среди всех модификаций коммутационных матриц семейства ZN-Z8x.
• 4 входа, которые служат для подключения к 4-канальных векторных анализаторов цепей, дают возможность производить больше измерений за единицу времени, по сравнению с 2-канальными моделями, сокращая при этом не менее, чем в три раза, количество операций по переподключению разъемов.
• Полная симметричность контуров A-B и C-D позволяет реализовать разнообразные конфигурации коммутации, в том числе 2 х 2 к 12 для тестирования систем MIMO с минимальными трудозатратами.
